Метод высокоточного тепловизора для проверки теплопроводности

ВременноеПпроезжей частиHешьтеSУ нас естьМЭфедTгермальВнадуктивностьМэфир

Введение в инструмент

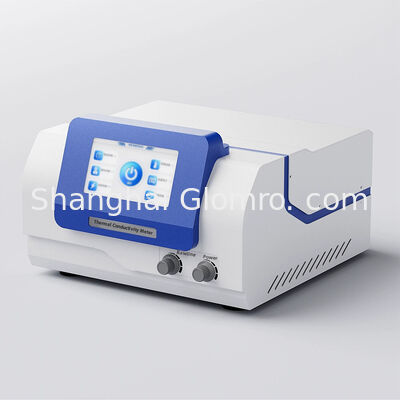

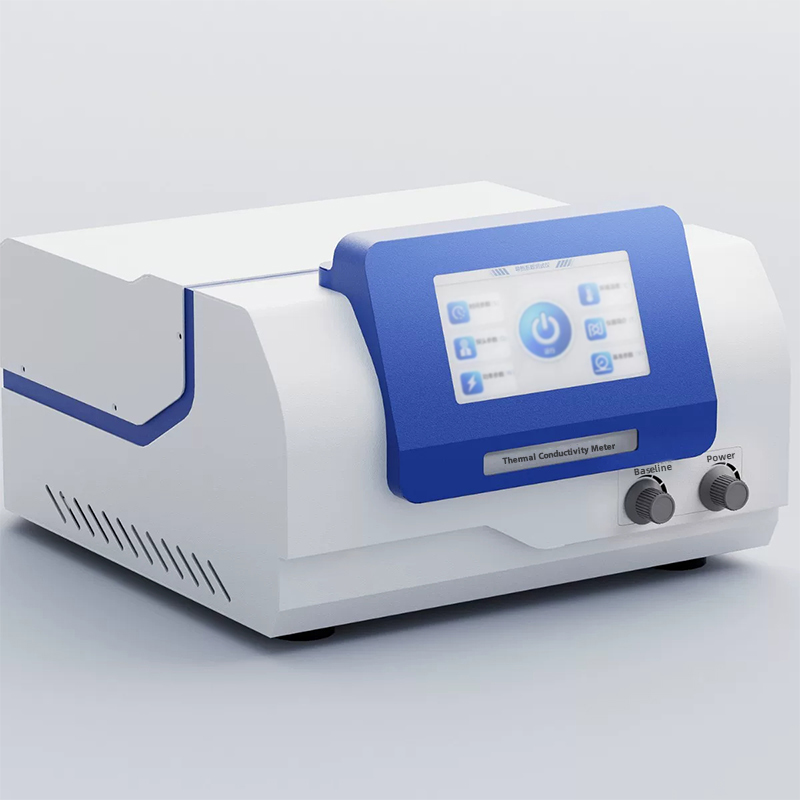

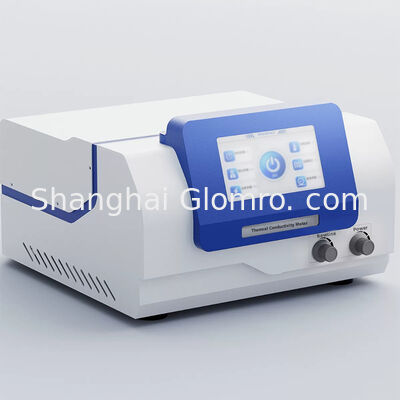

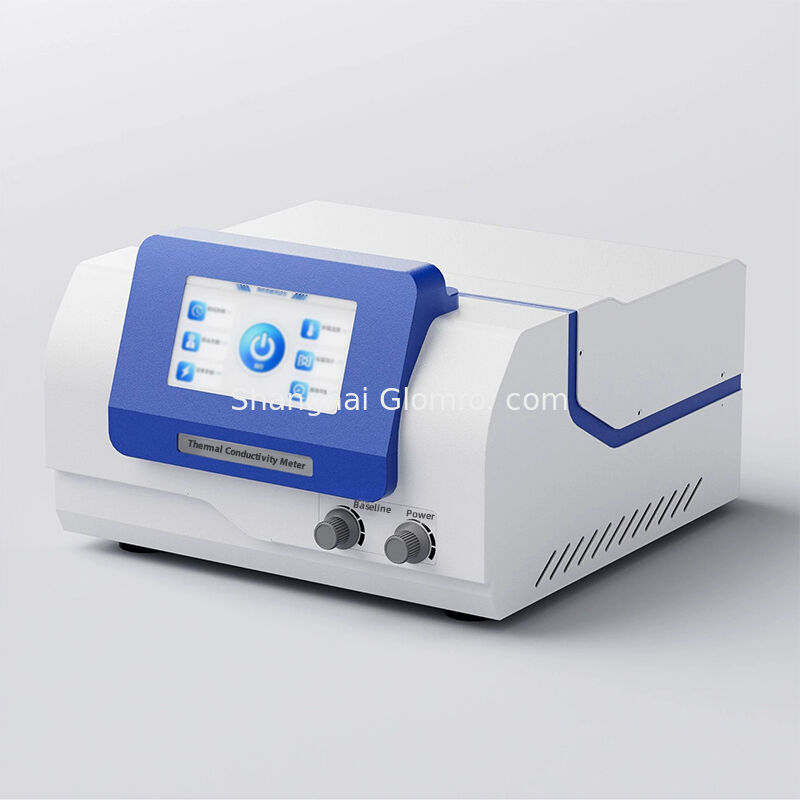

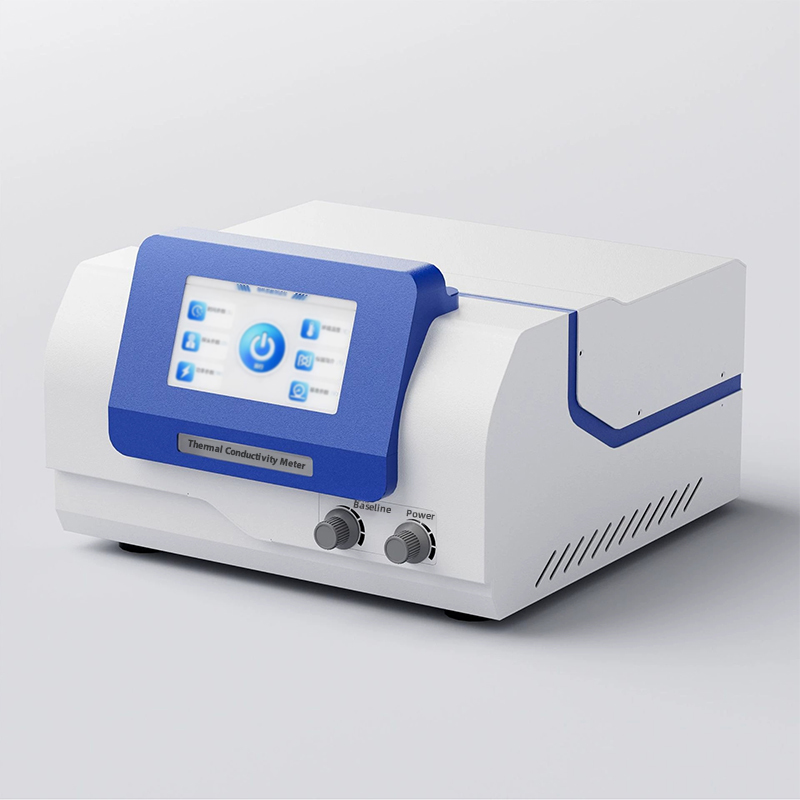

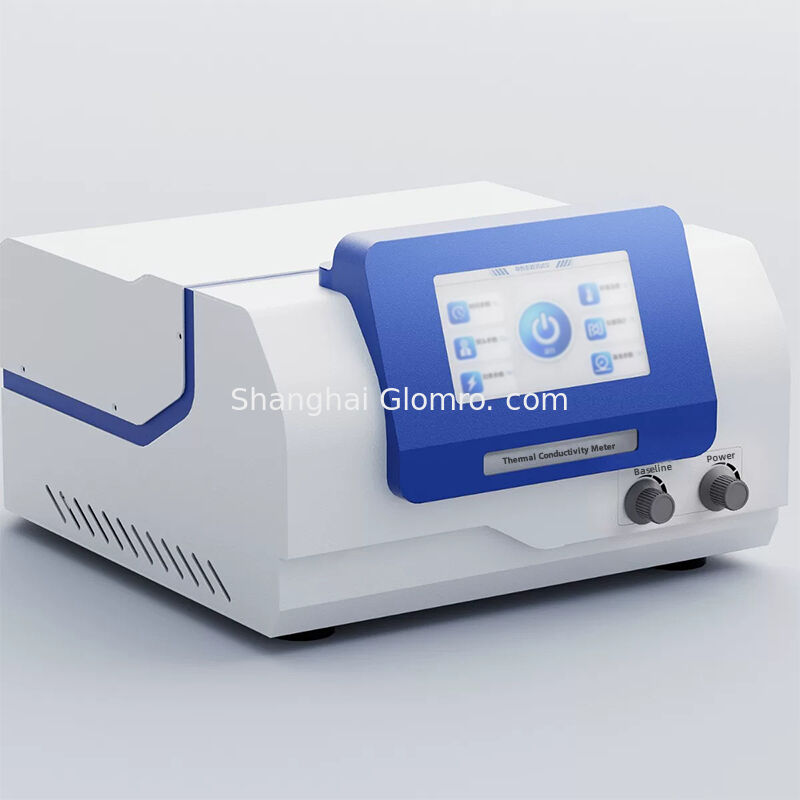

BXT-DR-S - это тестер теплопроводности, разработанный с использованием технологии транзиторного плоского источника тепла (TPS), который может быть использован для проверки теплопроводности различных типов материалов.Метод планарного преходящего источника тепла является последним типом
Метод для изучения теплопроводности, который вывел методы измерений на совершенно новый уровень.Способность быстро и точно измерять теплопроводность при изучении материалов обеспечивает большое удобство для контроля качества предприятияИнструмент прост в использовании, метод прост и понятен, и он не повредит испытуемый образец.

Принцип работы

Технология транзиторного плоского источника тепла (TPS) является новым методом измерения теплопроводности.Принцип определения тепловых свойств материалов основан на временной температурной реакции, генерируемой дискообразным источником тепла с ступенчатым нагревом в бесконечной средеИспользование теплоустойчивых материалов для создания плоского зонда, который служит как источником тепла, так и датчиком температуры.Коэффициент теплового сопротивления сплава линейно зависит от температуры и сопротивления, что означает, что, понимая изменение сопротивления, можно определить потерю тепла, отражая тем самым теплопроводность

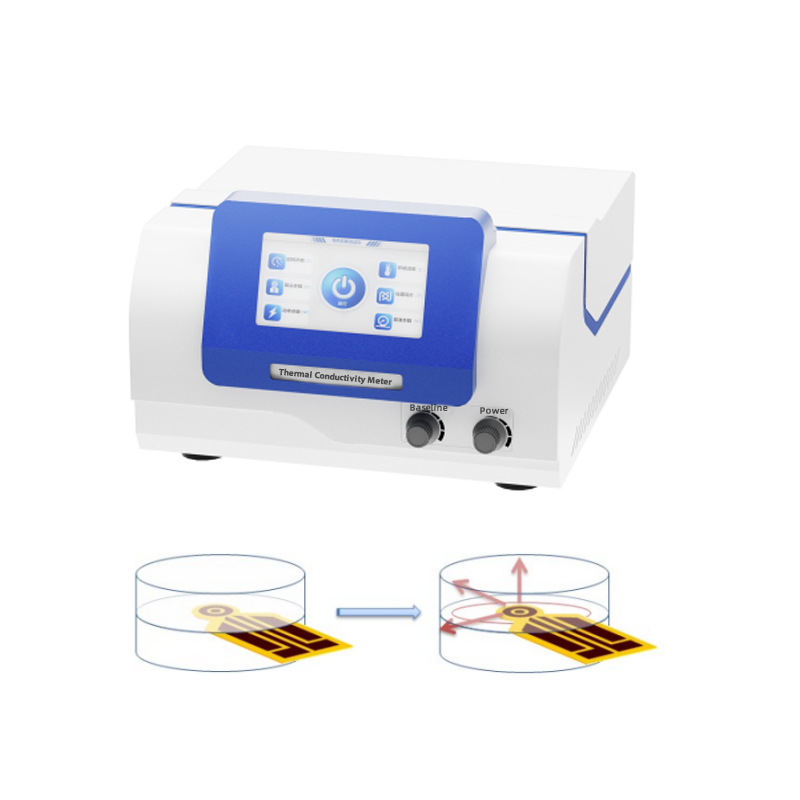

Зонд данного метода представляет собой тонкую пленку с непрерывной двойной спиральной структурой, сформированную путем гравирования проводящего сплава.с двойным изоляционным защитным слоем на внешнем слое и очень тонкой толщинойВ процессе испытания зонд помещается в середину образца для испытания.Когда ток проходит через зонд, возникает определенное повышение температуры, и тепло, вырабатываемое одновременно, диффузирует по образцам по обе стороны зонда.Скорость тепловой диффузии зависит от характеристик теплопроводности материалаЗаписывая температуру и время отклика зонда, теплопроводность может быть получена непосредственно из математической модели.

Объект испытания

Металлы, керамика, сплавы, руды, полимеры, композиты, бумага, ткани, пенообразованные пластмассы (теплоизоляционные материалы и пластины с плоской поверхностью), минеральная шерсть, цемент
все, стеклянные арматурные композитные пластины CRC, цементные полистирольные пластины, сэндвич-бетон, стеклянные арматурные стальные композитные пластины, бумажные пленки, коллоиды, жидкости, порошки,твердые вещества в виде гранул и паст, и т. д. имеют широкий спектр объектов испытания.

Основные особенности

У Референтные стандарты для инструментов для целых машин: ISO 22007-2;

У Объем испытаний широк, производительность испытаний стабильна, и он находится на ведущем уровне среди аналогичных приборов в Китае;

У Прямое измерение, с временем испытания около 5-160 секунд, которое можно настроить, может быстро и точно измерять теплопроводность, экономя много времени;

У Он не будет подвергаться воздействию контактного теплового сопротивления, как при статическом методе;

У Не требуется специальная подготовка образца, и нет специальных требований к форме образца.Твердые блоки нуждаются только в относительно гладкой поверхности образца и длины и ширины, которая по крайней мере в два раза превышает диаметр зонда;

У Неразрушающее испытание образцов означает, что они могут быть повторно использованы;

У Зонд использует двойную спиральную структуру для проектирования в сочетании с специальной математической моделью и использует основные алгоритмы для анализа и расчета данных, собранных на зонде;

У Структурный дизайн таблицы для отбора образцов является умным, простым в эксплуатации, подходящим для размещения образцов различной толщины, и одновременно простым и красивым;

У Получение данных на зонде использует импортный чип для получения данных
s, которые имеют высокое разрешение и могут сделать результаты испытаний более точными и надежными;

У Система управления хоста использует микропроцессоры ARM, которые имеют более высокую скорость обработки, чем традиционные микропроцессоры, улучшая возможности анализа и обработки системы.и приводит к более точным результатам расчета;

У Прибор может использоваться для определения тепловых свойств, таких как твердые блоки, твердые пасты, твердые частицы, коллоиды, жидкости, порошки, покрытия, пленки, изоляционные материалы и т.д.;

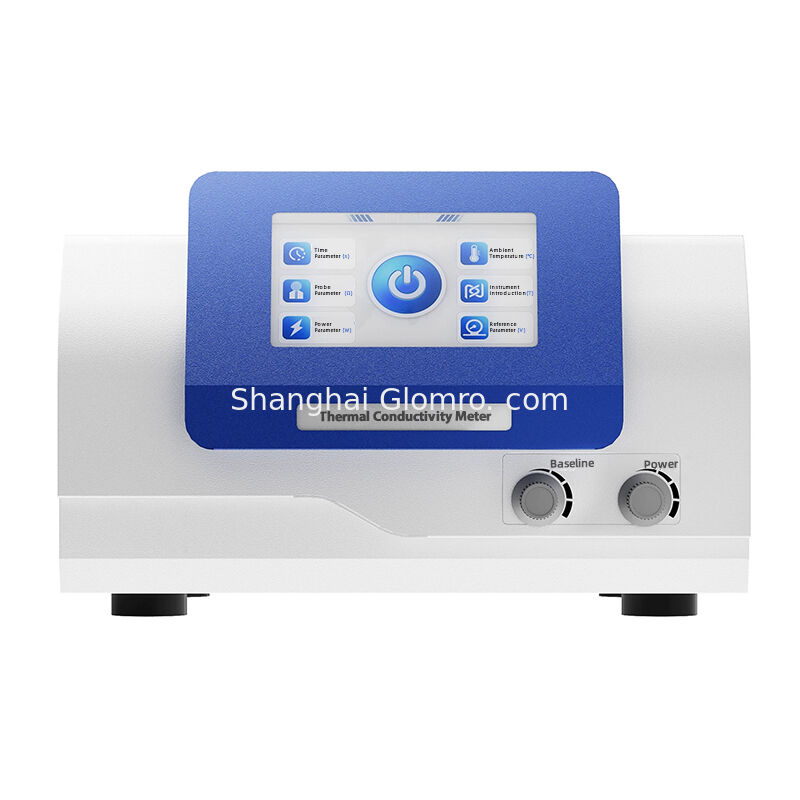

У Интеллектуальный интерфейс между человеком и машиной, цветный ЖК-дисплей, сенсорный экран управления, легкая и простая эксплуатация;

У Мощные возможности обработки данных, высокоавтоматизированная компьютерная система обработки данных и сообщений.

Технический параметр

По сравнению с другими методами, это быстрее
, проще, и больше ввсеобъемлющий
