ПереходныйPисточник Hтепла Sметод Время измерениятермопроводности Tприбора Cдля Время измеренияизмерения
теплопроводности

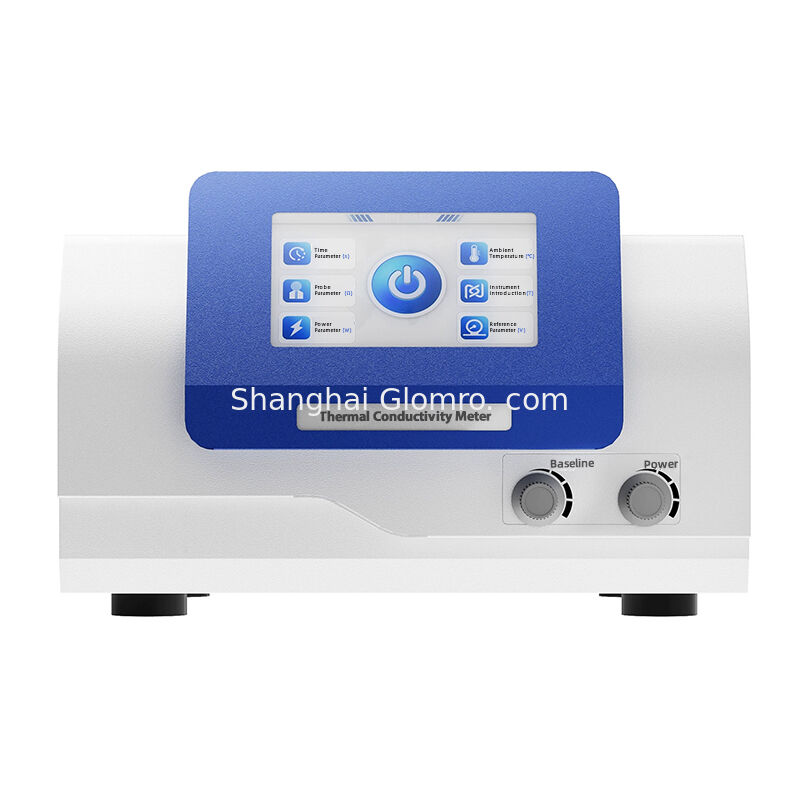

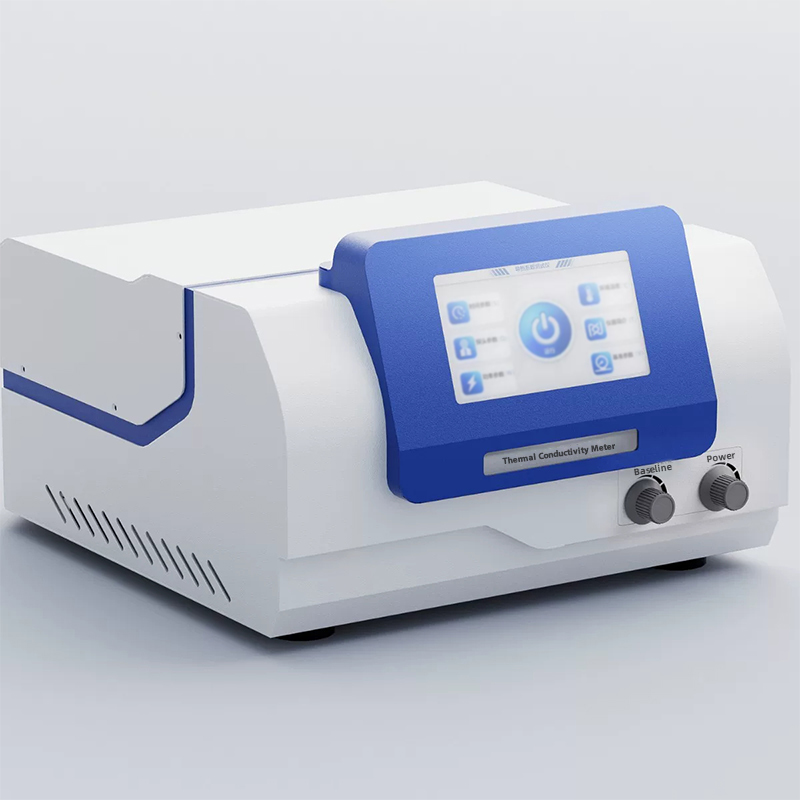

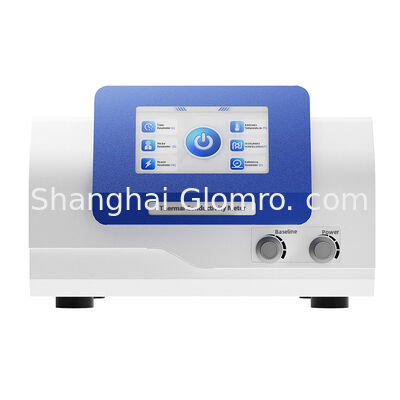

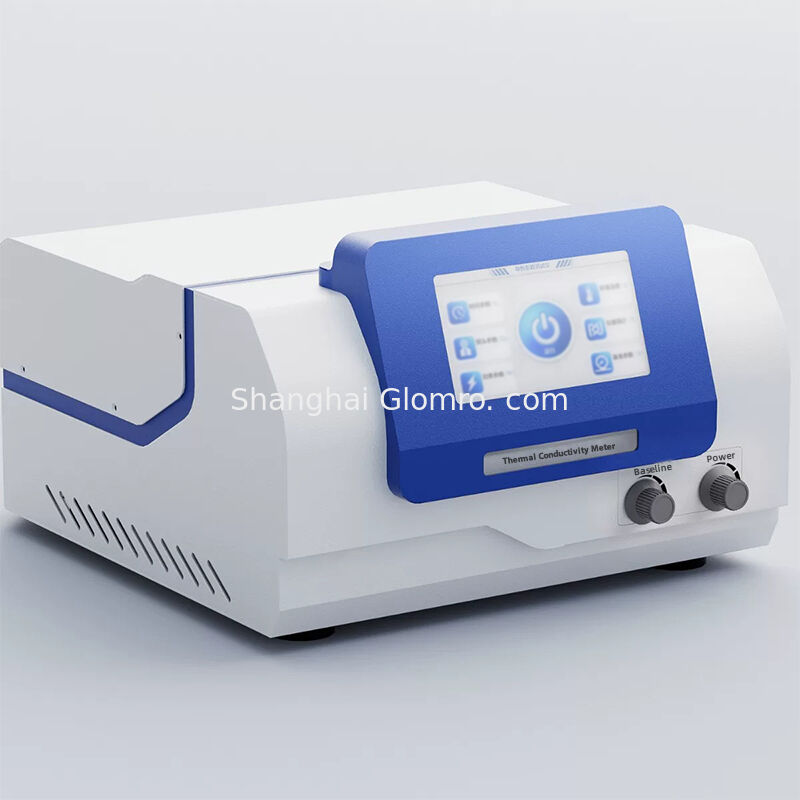

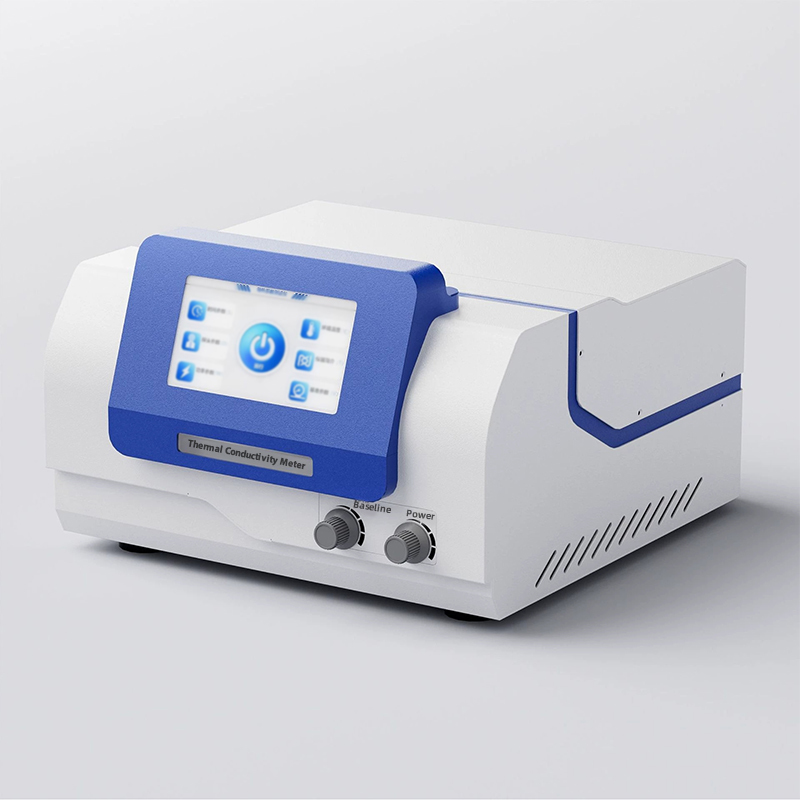

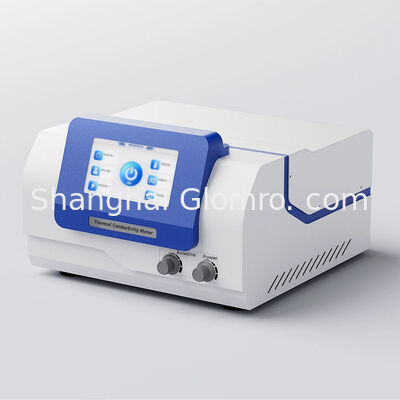

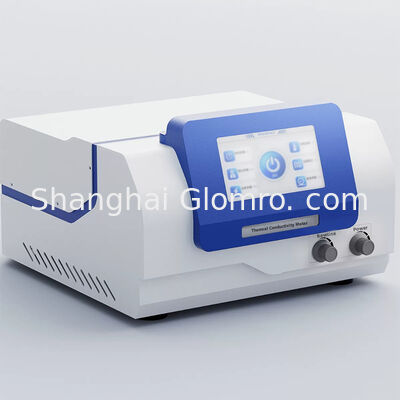

Введение в прибор

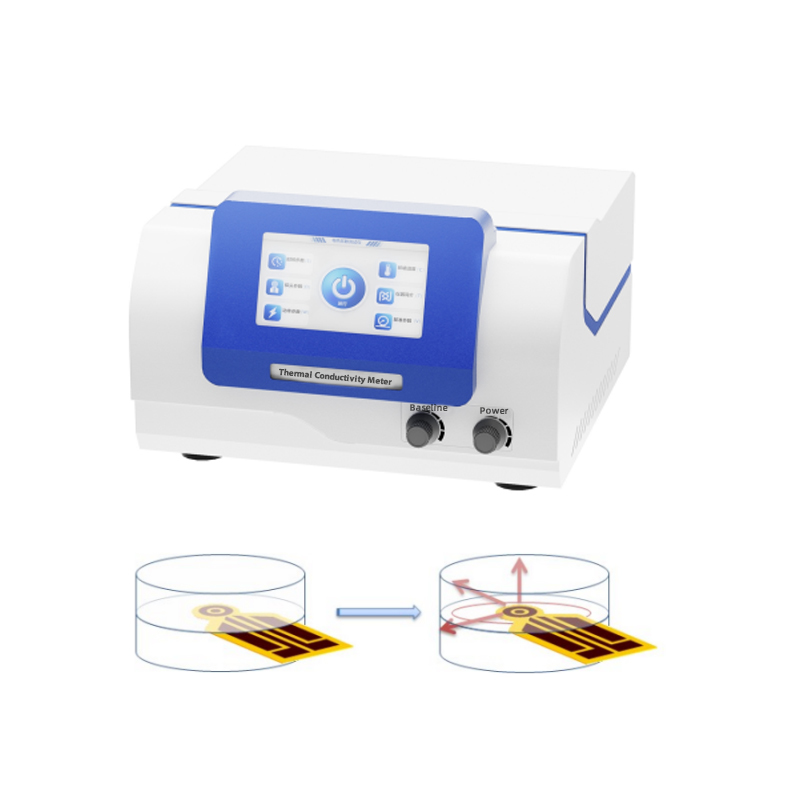

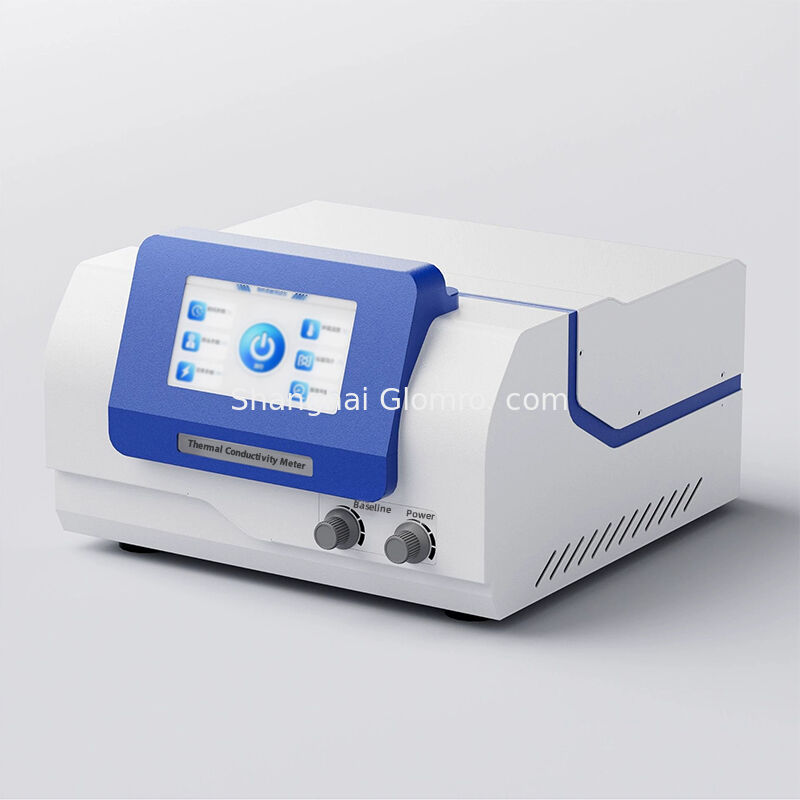

BXT-DR-S - это тестер теплопроводности, разработанный с использованием технологии переходного плоского источника тепла (TPS), который может использоваться для тестирования характеристик теплопроводности различных типов материалов. Метод переходного плоского источника тепла является новейшим типом m
метода исследования характеристик теплопроводности, который вывел методы измерения на совершенно новый уровень. Возможность быстро и точно измерять теплопроводность при исследовании материалов обеспечивает большое удобство для контроля качества предприятий, производства материалов и лабораторных исследований. Прибор прост в эксплуатации, метод прост и понятен, и он не вызывает повреждения испытанного образца.
Принцип работы
Технология переходного плоского источника тепла (TPS) - это новый метод измерения теплопроводности. Принцип определения тепловых свойств материалов основан на переходной температурной реакции, генерируемой дискообразным источником тепла с ступенчатым нагревом в бесконечной среде. Использование термостойких материалов для создания плоского зонда, который служит одновременно источником тепла и датчиком температуры. Коэффициент теплового сопротивления сплава линейно связан с температурой и сопротивлением, что означает, что, понимая изменение сопротивления, можно определить тепловые потери, тем самым отражая теплопроводность s
образца. Зонд этого метода представляет собой тонкую пленку в виде непрерывной двойной спирали, образованную травлением проводящего сплава, с двухслойным изолирующим защитным слоем на внешнем слое и очень малой толщиной, что придает зонду определенную механическую прочность и обеспечивает электрическую изоляцию от образца. В процессе тестирования зонд помещается в середину образца для тестирования. Когда ток проходит через зонд, генерируется определенный подъем температуры, и выделяющееся тепло одновременно рассеивается в образцы по обе стороны от зонда. Скорость тепловой диффузии зависит от характеристик теплопроводности материала. Записывая температуру и время отклика зонда, теплопроводность можно получить непосредственно из математической модели.
Объект испытания
Металлы, керамика, сплавы, руды, полимеры, композиты, бумага, ткани, вспененные пластики (теплоизоляционные материалы и плиты с плоскими поверхностями), минеральная вата, цементные w
стены, стеклопластиковые композитные плиты CRC, цементно-полистирольные плиты, сэндвич-бетон, стеклопластиковые композитные плиты, бумажные сотовые плиты, коллоиды, жидкости, порошки, гранулированные и пастообразные твердые вещества и т. д., имеют широкий спектр объектов испытаний.
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u№ 1 зонд 7,5 мм; № 2 зонд 15 мм
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Сбор данных с зонда осуществляется с помощью импортных микросхем сбора данных
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Интеллектуальный человеко-машинный интерфейс, цветной ЖК-дисплей, сенсорное управление, простое и легкое управление; u
Мощные возможности обработки данных. Высокоавтоматизированная система компьютерной связи данных и обработки отчетов.
|
Технические параметры
|
Диапазон измерения
|
|
0.001-300 Вт/(м*К)
Измерение температуры
|
образца
-20 °C -320 °C
|
|
(требуется дополнительное внешнее оборудование для контроля температуры)
|
Диаметр зонда№ 1 зонд 7,5 мм; № 2 зонд 15 мм； №
|
|
зонд 30 мм
|
Точность
|
|
±3%
|
Ошибка повторяемости
|
|
≤3%
|
Время измерения
|
|
5~160 с
|
Источник питания
|
|
Переменный ток 220 В
|
Повышение температуры образца≤
|
|
500 Вт
|
Повышение температуры образца≤
|
|
15 °C
|
Мощность испытательного образца PМощность зонда № 1 0
; Мощность зонда № 3 0
|
|
|
Спецификации образца
Одиночный образец, измеряемый зондом № 1 (15*15*3,75 мм)
Одиночный образец, измеряемый зондом № 2 (30*30*7,5 мм)
|
|
Одиночный образец, измеряемый зондом № 3 (60*60*2 мм)
Примечание: Зонд 1 измеряет тонкие материалы с низкой теплопроводностью, зонд 2 является обычным универсальным зондом,
а зонд 3 измеряет высокопроводящие материалы с высокой теплопроводностью. Если поверхность
|
испытываемого образца гладкая, плоская и липкая, образцы можно укладывать стопкой.
По сравнению с другими методами, он быстрее , проще и болееc
|
|
овременный
|
Метод переходного плоского источника тепла
|
Лазерный метод
|
Метод горячей линии
|
|
Метод защитной пластины
|
Нестационарный метод
|
Нестационарный метод
|
Нестационарный метод
|
Нестационарный метод
|
|
Стационарный метод
|
Измерение физических свойств
|
Прямое получение теплопроводности и температуропроводности
|
Прямое получение теплопроводности
|
Прямое получение теплопроводности
|
|
Прямое получение теплопроводности
|
Область применения
Твердые, жидкие,
|
Твердые, жидкие
|
Твердые
|
Твердые, жидкие
|
|
Твердые
|
Подготовка образца
Без специальных
требований, простая подготовка образца
|
Сложная подготовка образца
|
Простая подготовка образца с
особыми требованиями
Большой размер образца
|
Точность измерения
|
|
±3%, предпочтительно ±0,5%
|
Предпочтительно u
|
p до ±10%Предпочтительно до ±5%
|
Предпочтительно до ±3%
|
Физическая модель
|
|
Контактное измерение плоским источником тепла, при условии хорошего ограниченного поверхностного контакта
|
Бесконтактный источник тепла
|
Источник тепла в виде провода, модель провода должна иметь хороший контакт
|
Контактный тип источника тепла, требуется хороший поверхностный контакт
|
Диапазон теплопроводности [Вт/(м*К)]
|
|
0.005-300
|
10-500
|
0.005-10
|
0.005-5
|
M
|
|
Время измерения5-160S
|
Несколько минут
|
Десятки минут
|
Часы
|
|
