Описание продукта:

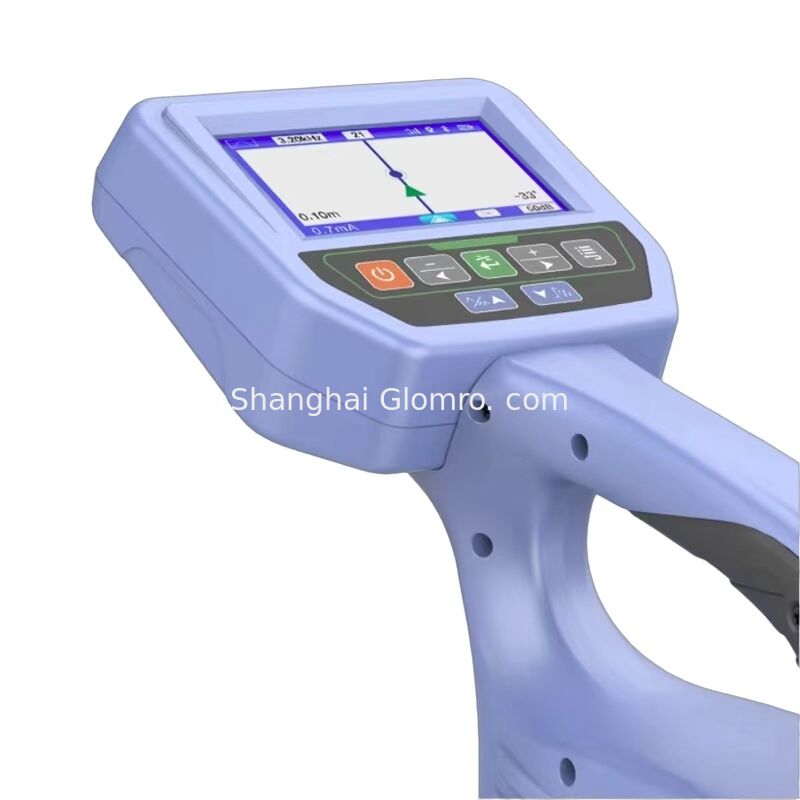

Эта профессиональная система обнаружения подземных трубопроводов и кабелей состоит из высокопроизводительного приемника и передатчика и предназначена для обслуживающих, строительных и инженерных групп. Он объединяет многочастотное обнаружение трубопровода, точную идентификацию кабеля и дополнительные функции определения места повреждения, обеспечивая эффективное отслеживание, измерение глубины и текущий мониторинг подземных металлических и неметаллических трубопроводов, а также силовых/коммуникационных кабелей. Благодаря множеству режимов обнаружения (прямое подключение, индуктивная связь, индукция) и интуитивно понятному управлению с сенсорным экраном он обеспечивает надежную работу в сложных подземных условиях, поддерживая обнаружение на больших расстояниях до 20 км и измерение глубины до 20 м, при этом соблюдая международные стандарты безопасности (серия IEC61010).
Основные характеристики этой машины
1) Многочастотное обнаружение: поддерживает 12 активных частот (577 Гц–201 кГц) плюс пассивное обнаружение промышленной частоты 50/60 Гц, обеспечивая совместимость с различными типами кабелей и трубопроводов.
2) Гибкие режимы обнаружения: предлагает пиковые, нулевые и аудио методы обнаружения трубопровода с тремя методами ввода (прямое соединение, индуктивная связь, индукция) для адаптации к различным полевым условиям.
3) Высокоточное позиционирование: обеспечивает точность горизонтального позиционирования ± 5% (глубина залегания 0–3 м) и ± 15% (глубина залегания 3–20 м) с четкой визуализацией сигнала в классическом, полноэкранном и кривом режимах отображения.
4) Интеллектуальная идентификация кабеля: используются гибкие зажимы для одновременной идентификации 1–10 кабелей со встроенной калибровкой и проверкой направленности для получения надежных результатов.
5) Дальность действия и долговечность: приемник может обнаруживать кабели на расстоянии до 20 км (прямое соединение) и оснащен аккумулятором емкостью 6400 мАч; Передатчик обеспечивает регулируемую мощность 10 Вт и емкость 12800 мАч, оба с надежными литий-ионными источниками питания.
6) Удобный дизайн: оснащен большим емкостным сенсорным ЖК-дисплеем (приемник 4,3 дюйма / передатчик 5,6 дюйма) и интуитивно понятными интерфейсами, а также защитой от перегрузки/короткого замыкания для безопасной работы.
7) Дополнительные расширенные функции: поддержка определения места замыкания на землю по А-образной рамке и идентификация кабеля с помощью стетоскопа, что расширяет сценарии применения для устранения неполадок в коммунальных сетях.
8) Соответствие и безопасность: соответствует стандартам IEC61010 и IEC61326, обеспечивая безопасное использование в промышленных и строительных средах.
Спецификация модели
| Модель |
Глубина обнаружения |
Длина обнаружения |
Расположение трассы трубопровода |
Глубина залегания трубопровода |
3 режима обнаружения |
Встроенный Bluetooth |
Место повреждения кабеля с низким сопротивлением |
Идентификация кабеля |
Удаленный мониторинг и контроль |
Определение места повреждения кабеля с высоким сопротивлением |
Встроенное GPS-позиционирование |
Расположение неметаллического трубопровода |
Позиционирование и картографирование на уровне сантиметра |
| ГЛО-9500Г Про |
5 м |
3 км |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| ГЛО-9500А Про |
5 м |
3 км |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| ГЛО-9600Г Про |
10 м |
5 км |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| ГЛО-9600А Про |
10 м |
5 км |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| ГЛО-9800Г Про |
15 м |
10 км |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| ГЛО-9800А Про |
15 м |
10 км |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| ГЛО-9900G Про |
20 м |
20 км |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| ГЛО-9900А Про |
20 м |
20 км |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| ГЛО-9900X Про |
20 м |
20 км |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| ГЛО-9900Р Про |
20 м |
20 км |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Технические характеристики приемника
| Элемент |
Подробности |
| Функция |
Обнаружение трубопровода, отслеживание положения кабеля, индикация направления, измерение глубины, измерение тока, идентификация кабеля |
| Источник питания |
Перезаряжаемая литиевая батарея 7,4 В постоянного тока, 6400 мАч |
| Методы ввода |
Встроенная приемная катушка, внешний гибкий зажим, внешняя А-образная рама. |
| Получение частот |
Частоты активного обнаружения: 577 Гц, 640 Гц, 1280 Гц, 2,56 кГц, 3,20 кГц, 4,09 кГц, 8,19 кГц, 10 кГц, 33 кГц, 66 кГц, 82 кГц, 201 кГц
Частоты пассивного обнаружения промышленной частоты: 50 Гц, 60 Гц |
| Режимы обнаружения трубопровода |
Пиковый метод, нулевой метод, аудиометод |
| Дисплей обнаружения трубопровода |
Классический режим позиционирования, полноэкранный режим сигнала, режим кривой сигнала |
| Диапазон обнаружения трубопровода |
Метод прямого подключения: длина кабеля до 0–20 км.
Метод индуктивной связи: длина кабеля до 0–10 км.
Индукционный метод: подходит для кабелей, проложенных на глубине менее 2 м. |
| Точность глубины |
Точность горизонтального позиционирования: ±5% (глубина закопания 0–3 м) – ±15% (глубина закопания 3–20 м) |
| Звуковая индикация |
FM-тон меняется в зависимости от уровня сигнала |
| Расстояние помех |
Метод индуктивной связи: отсутствие помех на расстоянии более 5 м.
Метод индукции: отсутствие помех за пределами 20 м.
Идентификация кабеля: отсутствие помех на расстоянии более 5 м (метод индуктивной связи) |
| Идентификация кабеля |
Метод идентификации: интеллектуальная идентификация с помощью гибкого зажима; количество идентифицируемых кабелей: 1–10
Калибровочное значение: одним из условий успешной идентификации является то, что текущее соотношение полученного сигнала к передаваемому сигналу составляет 75–135 %.
Направленность: одним из условий успешной идентификации является то, что направления зажима передатчика, зажима приемника и загруженного сигнала должны совпадать. |
| Диапазон обнаружения идентификации кабеля |
Метод прямого подключения: определяемое сопротивление контура 0–8 кОм.
Метод индуктивной связи: определяемое сопротивление контура 0–1 кОм. |
| ЖК-дисплей |
4,3-дюймовый емкостный сенсорный ЖК-дисплей |
| Размеры |
Прибл. 336,5 мм × 140,6 мм × 785,3 мм |
| Гибкие токовые клещи |
Длина ок. 620 мм, диаметр проволоки ок. 8 мм |
| Внутренний диаметр гибкой катушки |
φ200 мм |
| Соответствующие стандарты |
IEC61010-1 CAT III, 600 В, IEC61010-031, IEC61326, степень загрязнения 2 |
Технические характеристики передатчика
| Элемент |
Подробности |
| Функция |
Несколько режимов передачи частотного сигнала для обнаружения маршрута трубопровода, идентификации кабеля и определения места повреждения. |
| Источник питания |
Литиевая аккумуляторная батарея 11,1 В постоянного тока, 12800 мАч |
| Методы ввода |
Выход прямого подключения, индукционный метод, зажимная муфта |
| Выходные частоты |
577 Гц, 640 Гц, 1280 Гц, 2,56 кГц, 3,20 кГц, 4,09 кГц, 8,19 кГц, 10 кГц, 33 кГц, 66 кГц, 82 кГц, 201 кГц |
| Выходная мощность |
Макс. 10 Вт, 10 уровней регулировки, полностью автоматическое согласование импеданса в реальном времени |
| Выходное напряжение прямого подключения |
150 В (размах) МАКС. |
| Защита цепи |
Защита от перегрузки и короткого замыкания |
| ЖК-дисплей |
5,6-дюймовый емкостный сенсорный ЖК-дисплей |
| Размеры инструмента |
Прибл. 332,9 мм × 228,5 мм × 192,3 мм |
| Масса |
Передатчик: 3,85 кг, зажим передатчика: 1,12 кг |
| Размеры зажима передатчика |
250 мм × 140 мм × 35 мм (Д×Ш×Т) |
| Внутренний диаметр зажима передатчика |
φ150 мм |
| Длина кабеля зажима передатчика |
3м |
| Соответствующие стандарты |
IEC61010-1 (CAT III 300 В, CAT IV 150 В, степень загрязнения 2) |
