Описание продукта:

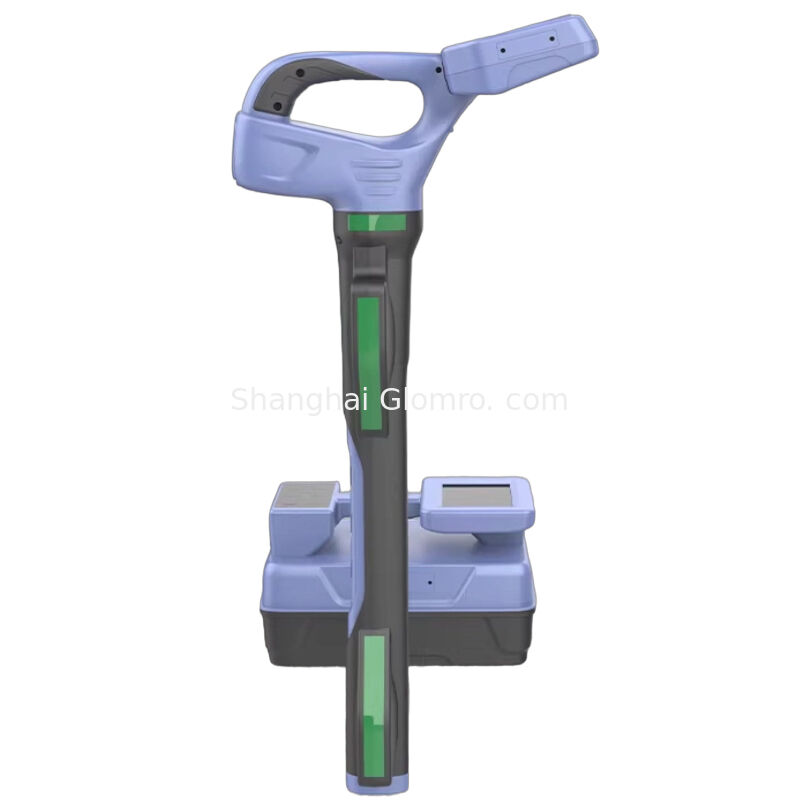

Эта профессиональная подземная трубопроводная и кабельная детекторная система состоит из высокопроизводительного приемника и передатчика, предназначенных для технического обслуживания, строительства и инженерных команд.Он включает в себя многочастотный детектор трубопроводов., точная идентификация кабеля и дополнительные функции определения места поломки, позволяющие эффективно отслеживать, измерять глубину и контролировать текущее состояние погруженных металлических и неметаллических трубопроводов,а также кабели электропередач/коммуникацийБлагодаря многочисленным режимам обнаружения (прямое соединение, индуктивная связь, индукция) и интуитивно понятной работе с сенсорным экраном он обеспечивает надежную производительность в сложных подземных условиях.поддерживает обнаружение на большие расстояния до 20 км и измерение глубины до 20 м, при соблюдении международных стандартов безопасности (серия IEC61010).
Основные характеристики этой машины
1)Многочастотная детекция: поддерживает 12 активных частот (577 Гц 201 кГц) плюс 50/60 Гц пассивное обнаружение частоты мощности, обеспечивая совместимость с различными типами кабелей и трубопроводов.
2)Флексибильные режимы обнаружения: предлагает пиковые, нулевые и аудио методы для обнаружения трубопровода, с тремя способами ввода (прямое соединение, индуктивное соединение,Индукция) для адаптации к различным условиям поля.
3)Высокая точность позиционирования: обеспечивает точность горизонтального позиционирования ± 5% (0 ‰ 3 м глубины захоронения) и ± 15% (3 ‰ 20 м глубины захоронения), с четкой визуализацией сигнала через классический полный экран,и режимы отображения кривой.
4)Интеллектуальная идентификация кабеля: использует гибкие зажимы для идентификации 1 ‰ 10 кабелей одновременно, с встроенной калибровкой и проверкой направленности для надежных результатов.
5)Долгосрочный и долговечный: приемник может обнаруживать кабели до 20 км (прямое соединение) и имеет аккумулятор емкостью 6400 мАч; передатчик обеспечивает регулируемую мощность 10 Вт мощностью 12800 мАч,оба с надежными литий-ионными источниками питания.
6)Удобный дизайн: оборудован большими емкостными сенсорными ЖК-дисплеями (приемник 4,3" / передатчик 5,6") и интуитивными интерфейсами, а также защитой от перегрузки / короткого замыкания для безопасной работы.
7)Опциональные расширенные функции: поддерживает расположение наземных неисправностей A-фрейма и идентификацию кабелей на основе стетоскопа, расширяя сценарии применения для устранения неполадок в коммунальных услугах.
8) Соответствие и безопасность: соответствует стандартам IEC61010 и IEC61326, обеспечивая безопасное использование в промышленной и строительной среде.
Спецификация модели
| Модель |
Глубина обнаружения |
Продолжительность обнаружения |
Местонахождение маршрута трубопровода |
Местонахождение глубины захоронения трубопровода |
3 Способы обнаружения |
Встроенный Bluetooth |
Место поломки кабеля с низким сопротивлением |
Идентификация кабеля |
Дистанционное наблюдение и управление |
Расположение неисправности кабеля высокого сопротивления |
Встроенное GPS-назначение |
Местонахождение неметаллического трубопровода |
Позиционирование и картографирование на уровне сантиметров |
| GLO-9500G Pro |
5 м |
3 км |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5 м |
3 км |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10 метров |
5 км |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10 метров |
5 км |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15 метров |
10 км |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15 метров |
10 км |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20 метров |
20 км |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20 метров |
20 км |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20 метров |
20 км |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20 метров |
20 км |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Спецификации приемника
| Положение |
Подробная информация |
| Функция |
Поиск трубопровода, отслеживание положения кабеля, указание направления, измерение глубины, измерение тока, идентификация кабеля |
| Силовое питание |
7.4V DC 6400mAh перезаряжаемая литийная батарея |
| Методы ввода |
Встроенная приемная катушка, внешняя гибкая застежка, внешняя А-рамка |
| Прием частот |
Активные частоты обнаружения: 577Hz, 640Hz, 1280Hz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz
Частота питания Пассивные частоты обнаружения: 50Hz, 60Hz |
| Режимы обнаружения трубопровода |
Метод пика, метод нуля, метод звука |
| Дисплей обнаружения трубопровода |
Классический режим позиционирования, режим полноэкранного сигнала, режим кривой сигнала |
| Диапазон обнаружения трубопровода |
Метод прямого подключения: до 0 ≈ 20 км длины кабеля
Метод индуктивной сцепки: длина кабеля до 0-10 км
Метод индукции: подходит для кабелей, заложенных менее чем на 2 м |
| Точность глубины |
Точность горизонтального позиционирования: ± 5% (глубина захоронения 0 ∼3 м) ∼ ± 15% (глубина захоронения 3 ∼20 м) |
| Аудиоиндикация |
FM-тон, изменяющийся в зависимости от силы сигнала |
| Расстояние интерференции |
Метод индуктивной сцепки: никаких помех в пределах 5 м
Метод индукции: никаких помех за пределы 20 м
Идентификация кабеля: отсутствие помех в пределах 5 м (метод индуктивной сцепки) |
| Идентификация кабеля |
Способ идентификации: интеллектуальная идентификация с помощью гибкой зажимы; количество идентифицируемых кабелей: 1 ‰ 10
Значение калибровки: одно из условий успешной идентификации заключается в том, что текущий процент принимаемого сигнала к передаваемому сигнала составляет от 75% до 135%
Направленность: одно из условий успешной идентификации заключается в том, что направления зажима передатчика, зажимателя приемника и загруженного сигнала должны быть согласованными. |
| Диапазон обнаружения идентификации кабеля |
Способ прямого подключения: определяемое сопротивление петли 0Ω ≈ 8kΩ
Метод индуктивной сцепки: определяемое сопротивление петли 0Ω1kΩ |
| ЖК |
4.3-дюймовый емкостной сенсорный ЖК-дисплей |
| Размеры |
Приблизительно 336,5 мм × 140,6 мм × 785,3 мм |
| Гибкая крепка тока |
Длина около 620 мм, диаметр провода около 8 мм. |
| Внутренний диаметр гибкой катушки |
φ200 мм |
| Соответствующие стандарты |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326 Степень загрязнения 2 |
Спецификации передатчика
| Положение |
Подробная информация |
| Функция |
Режимы передачи сигналов с несколькими частотами для обнаружения маршрута трубопровода, идентификации кабеля и локализации неисправностей |
| Силовое питание |
11.1В постоянного тока 12800mAh перезаряжаемая литийная батарея |
| Методы ввода |
Выход прямого соединения, метод индукции, сцепление с клинком |
| Частота выхода |
577 Гц, 640 Гц, 1280 Гц, 2,56 Гц, 3,20 Гц, 4,09 Гц, 8,19 Гц, 10 Гц, 33 Гц, 66 Гц, 82 Гц, 201 Гц |
| Выходная мощность |
Максимальная мощность 10 Вт, регулируемая на 10 уровней, полностью автоматическое сопоставление импеданса в реальном времени |
| Выходное напряжение прямого соединения |
150 Vpp максимум |
| Защита цепи |
Защита от перегрузки и короткого замыкания |
| ЖК |
5.6 дюймовый емкостный сенсорный ЖК-дисплей |
| Размеры прибора |
Приблизительно 332,9 мм × 228,5 мм × 192,3 мм |
| Вес |
Передатчик: 3,85 кг, зажим передатчика: 1,12 кг. |
| Размеры зажимов передатчика |
250 мм × 140 мм × 35 мм (L × W × T) |
| Внутренний диаметр зажима передатчика |
φ150 мм |
| Протяженность кабеля с зажимом передатчика |
3 м |
| Соответствующие стандарты |
IEC61010-1 (CAT III 300V, CAT IV 150V, степень загрязнения 2) |
